Графическая схема изделия – новый подход к визуализации данных КТПП в Appius-PLM УЖЦИ

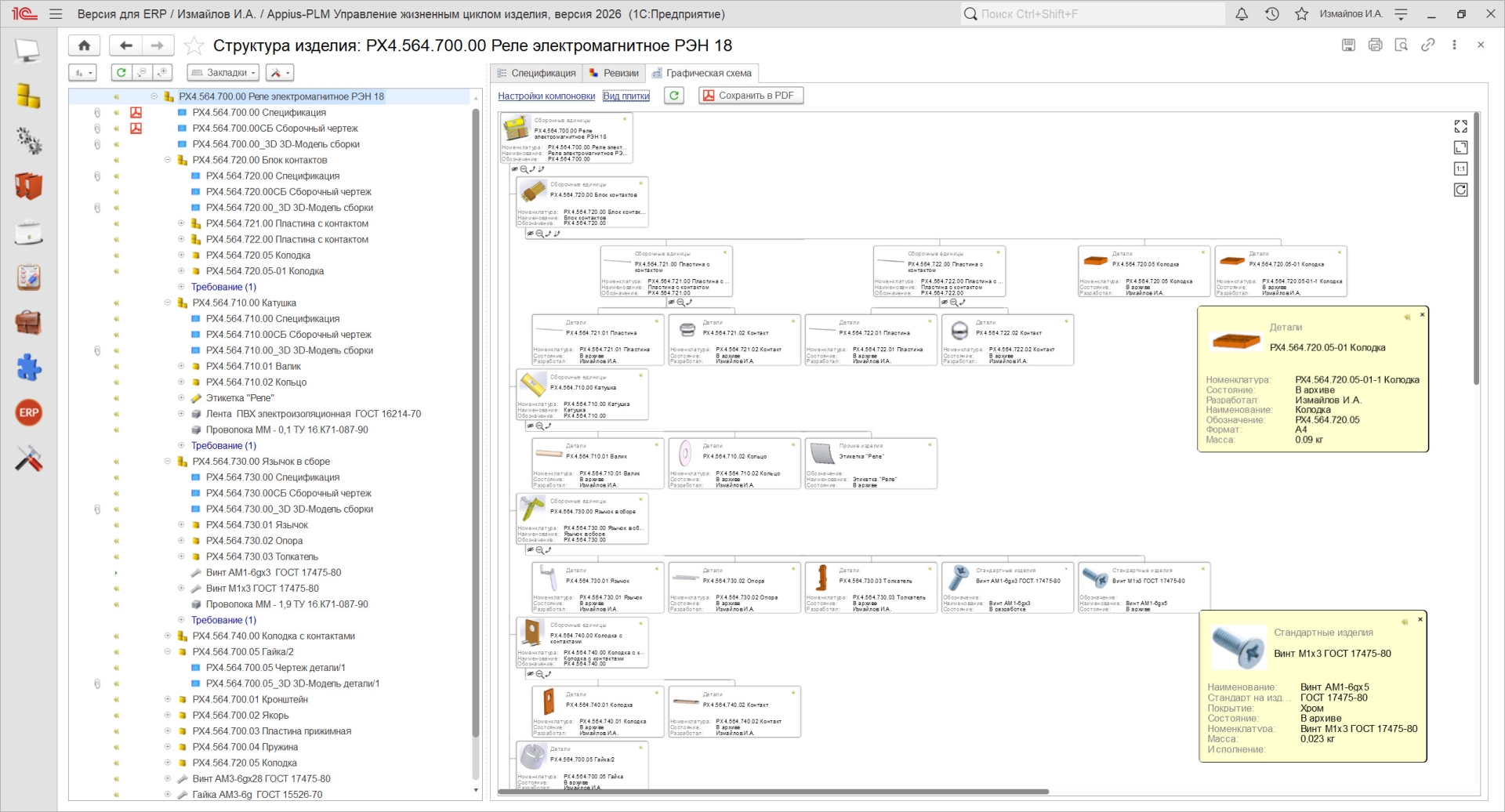

Разработан новый режим визуализации ЭСИ в интерфейсе «Управление структурой», который обеспечивает:

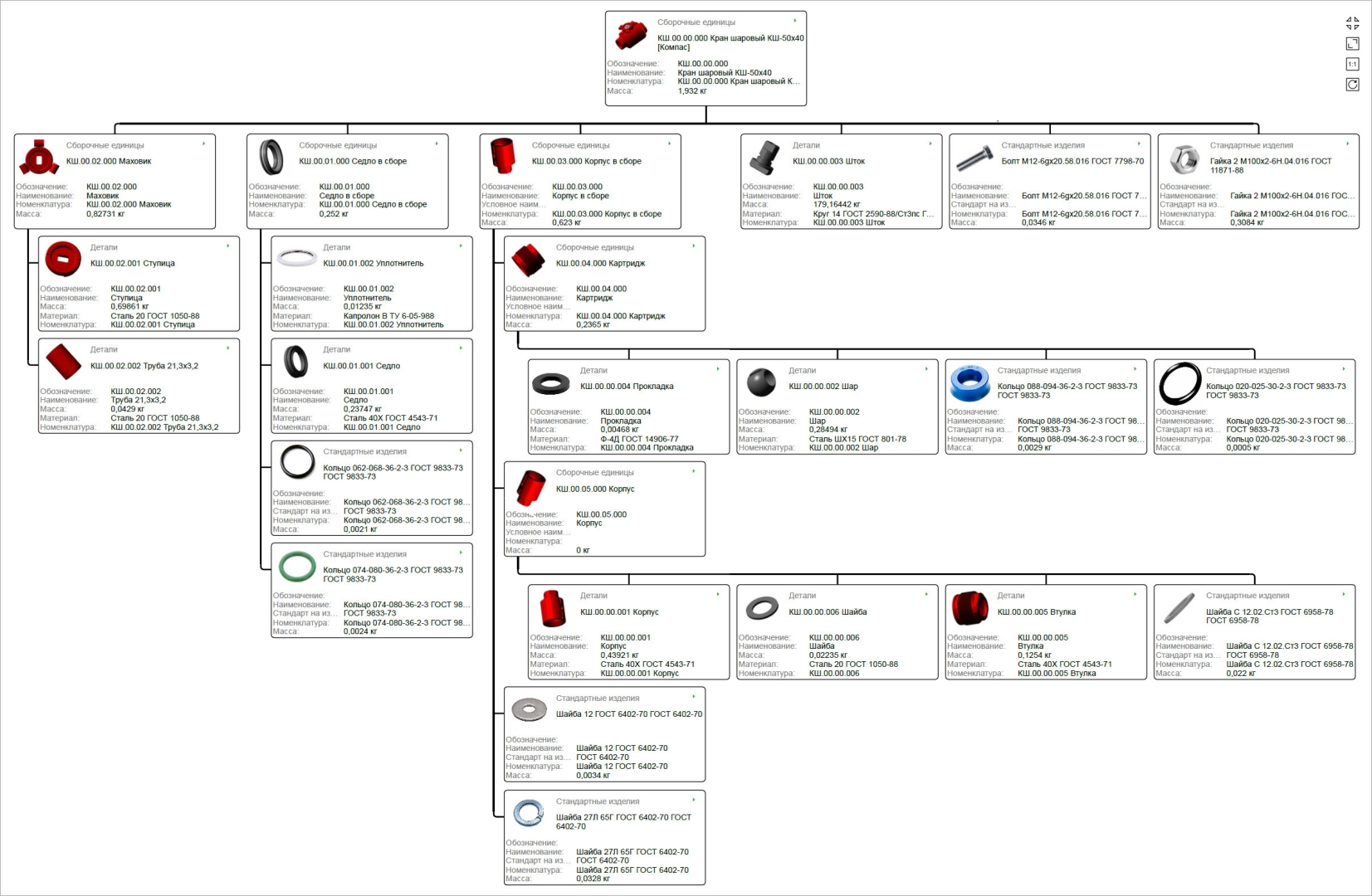

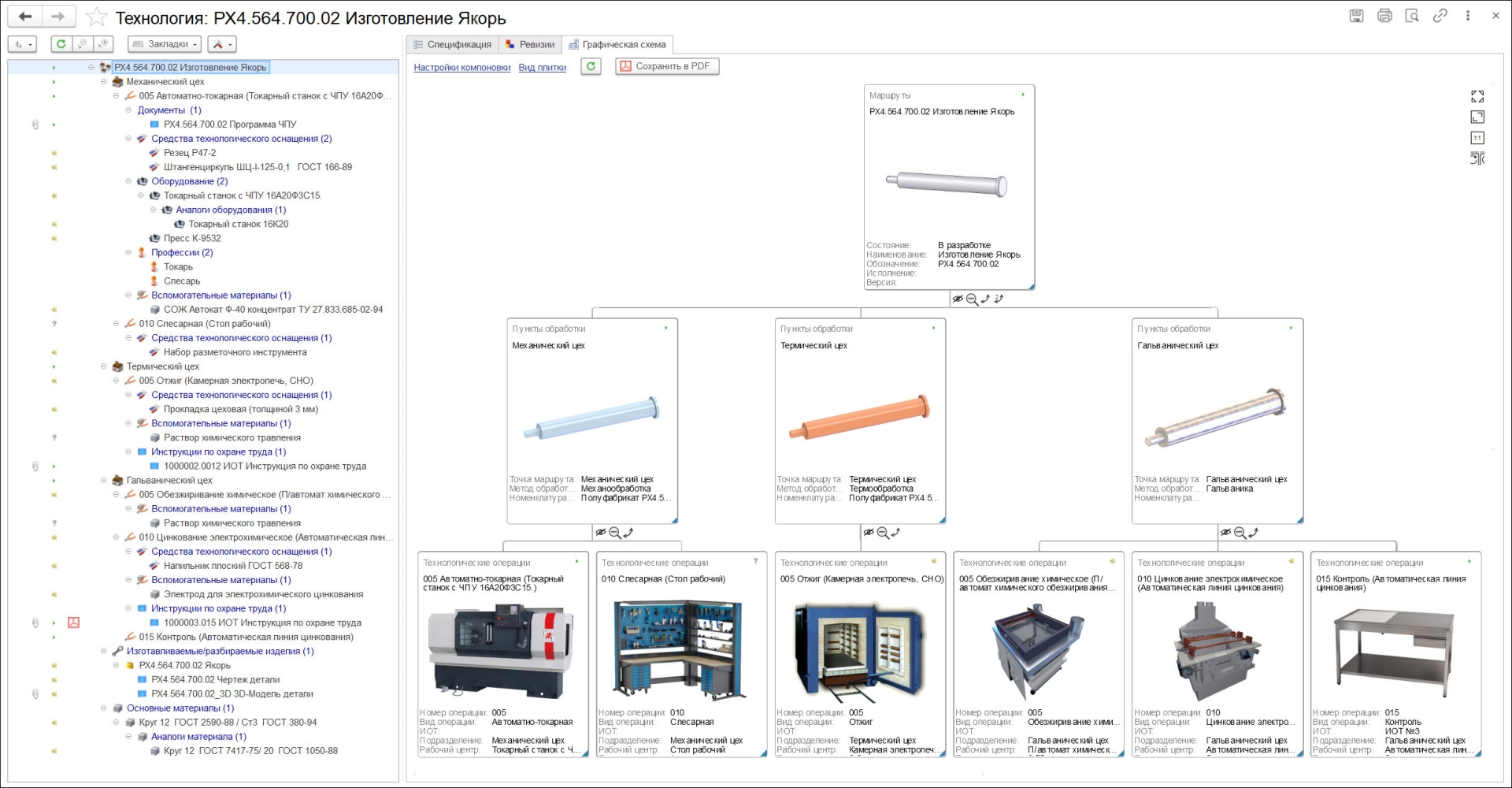

• Интерактивную визуализацию структуры. Вместо привычного табличного или иерархического списка система строит полноценную блок-схему (граф). Каждый элемент структуры (сборочная единица, деталь или материал) отображается в виде отдельного блока (карточки), а связи между ними — в виде направленных стрелок.








• Полноэкранный режим и детальный анализ. Схему можно развернуть на весь экран для детального изучения. Это критически важно при работе со сложными многоуровневыми изделиями, содержащими сотни компонентов. Конструктор или технолог может визуально оценить вложенность узлов, увидеть зависимости и быстрее понять общую архитектуру изделия.








• Гибкую настройку внешнего вида. Инструмент позволяет настроить отображение схемы под конкретные задачи. Схему можно приближать и перемещать, чтобы фокусироваться на отдельных узлах. Пользователь может настраивать, какие именно типы связей и элементов выводить на экран, чтобы не перегружать схему лишней информацией. Вид карточки элемента в дереве также предполагает настройки, аналогичные карточкам Плитки проводника.


• Экспорт и подготовку к печати. Графическую схему можно не только изучать на мониторе, но и отправить на печать или сохранить в формате PDF. Это решает проблему, когда для проведения технических совещаний, планерок или для передачи документации на производство требуется наглядно показать состав изделия на бумаге или в формате отчета.
