Особое внимание при разработке новой версии «Appius-PLM Управление жизненным циклом изделия 2022» было уделено развитию функционала автоматической классификации элементов по значению их свойств. В частности, был добавлен модуль формирования динамических структур, расширена функциональность по работе с ЭЦП, реализована инновационная система «Умное нормирование», усовершенствована интеграция с CAD/ECAD-системами, реализован новый механизм временного наложения приоритетных прав «Папка доступа».
Динамическая структура
Механизм представляет собой автоматическое построение иерархии элементов в соответствии с шаблоном. С помощью нового регламентного задания «Динамическая структура» можно настроить расписание автоматического распределения классифицируемых элементов. К примеру, организовать автоматическое распределение элементов конструкторско-технологического справочника при их создании в базе, а также динамическое распределение документов по группам в соответствии с изменением их состояния для мониторинга находящихся на согласовании данных.
Рис. 1. Справочник настроек формирования динамической структуры
Умное нормирование
Принцип работы нового инструмента заключается в использовании шаблонов технологических операций, которые, в свою очередь, связаны с нормировочными картами, представленными в виде специализированных моделей расчетов. Шаблоны операций могут содержать всю необходимую информацию по переходам, средствам оснащения и вспомогательным материалам. При этом указание трудовых норм происходит автоматически в соответствии с выбранными условиями проведения операции.
За основу инструмента взята модель продукции подсистемы Appius-Конфигуратор. С ее помощью можно предусмотреть любые условия и ограничения для параметров выбора, тем самым исключить возможность ошибочного результата выбора трудовой нормы. Для хранения информации по выбранным значениям предусмотрена передача их в технологическую операцию и формирование содержания операции в виде текстового комментария.
В демобазу добавлено несколько шаблонов операций (ряд сварочных операций различных типов, ряд электромонтажных, сверлильная), имеющих связь с моделями расчета в соответствии со справочником «Отраслевые укрупненные нормативы времени на сборочные и монтажные работы».
Рис. 2. Трудовое нормирование
Папка доступа
Для быстрой организации разграничения прав на просмотр разработан новый механизм временного наложения приоритетных прав и новый вид элемента «Папка доступа», которая является источником распределения политики безопасности на объекты, входящие в ее состав.
Создание этого элемента в рамках электронного архива и назначение на него отдельного дескриптора доступа с приоритетом разрешения на просмотр разрешит соответствующим субъектам права просматривать содержимое документов. Такой способ удобен при необходимости распределения права на просмотр документации отдельными группами, подразделениями или организациями, у которых есть доступ в базу данных.
Рис. 3. Создание элемента «Папка доступа»
Электронная цифровая подпись
Конфигурация адаптирована для использования квалифицированной электронной цифровой подписи. В обновленной системе усовершенствован механизм подписания документации с формированием файлов подписей – подписанные документы выгружаются совместно с файлами подписей.
Рис. 4. Шифрование документа с помощью ЭЦП
PLM-компоненты
В рамках расширения функционала реализован инструмент общих настроек для PLM-компонентов КОМПАС-3D и Inventor. Администратору достаточно задать общие настройки, которые отображаются у пользователей, но недоступны для изменения. Подобные настройки также будут реализованы для имеющихся PLM-компонентов к другим CAD-системам (SolidWorks, Solid Edge, T-Flex CAD).
PLM-компонент к КОМПАС-3D адаптирован для работы с версией 20; появилась возможность работы с объектами CAD-системы: телами, трубопроводами и кабельными каналами.
Кроме того, добавлена новая инструментальная панель Appius-PLM в интерфейсе CAD.

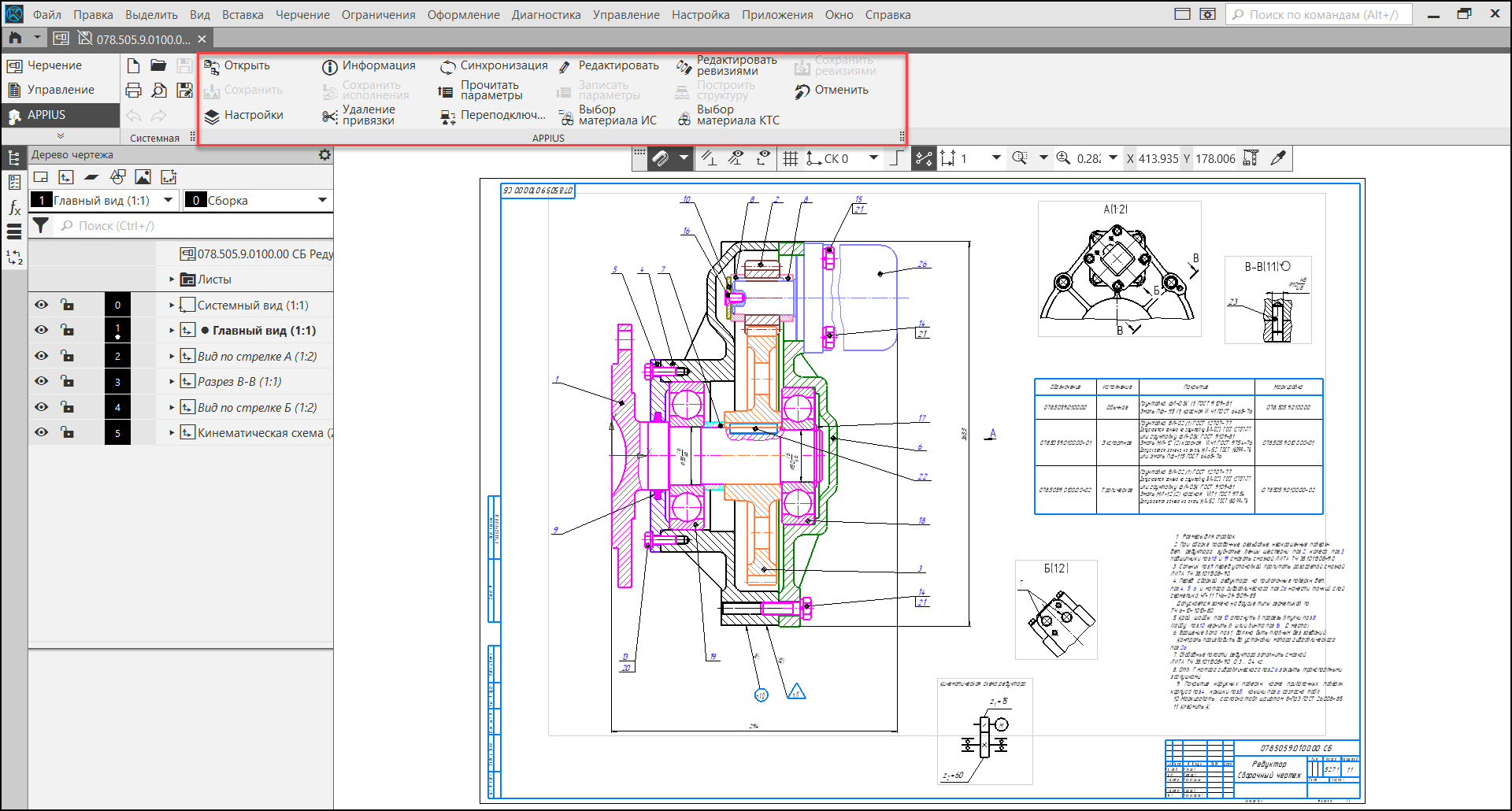

Рис. 5. Панель инструментов PLM-компонента к КОМПАС-3D
В PLM-компоненте к Inventor появилась возможность работы с объектами CAD-системы: трубопроводами, болтовыми соединениями, рамами и другими фантомными объектами.
Добавлен функционал автоматического формирования чертежей в формате PDF.
В PLM-компоненте к T-Flex CAD доступна работа с ревизиями исполнения и изменения, добавлена возможность работы с составным материалом в составе детали.
Для всех CAD-систем в рамках PLM-компонента изменен формат протокола, который стал более информативным, с автоматическим хранением файла протокола.
Дополнительно:
- В бизнес-процесс согласования добавлена функция расчета плановых сроков согласования с учетом длительности и параллельности этапов (согласно производственному календарю/графику работы).
- Добавлена возможность указания подразделения в качестве субъекта права в дескрипторе.
- Добавлена настройка (константа) в рамках формирования производственно-технологической ЭСИ (ERP-компонента). В соответствии с настройкой заполняется производимая в процессе спецификация, по которой планируется производство.
- Добавлена настройка (константа) в рамках ERP-компонента, по которой создается одноэтапная ресурсная спецификация при формировании технологической схемы с многоэтапного технологического маршрута.
- В форму «Извещения об изменении» добавлен редактор, позволяющий работать с таблицами, использовать картинки в содержании извещения, редактировать текст, применять спецсимволы и т. д.

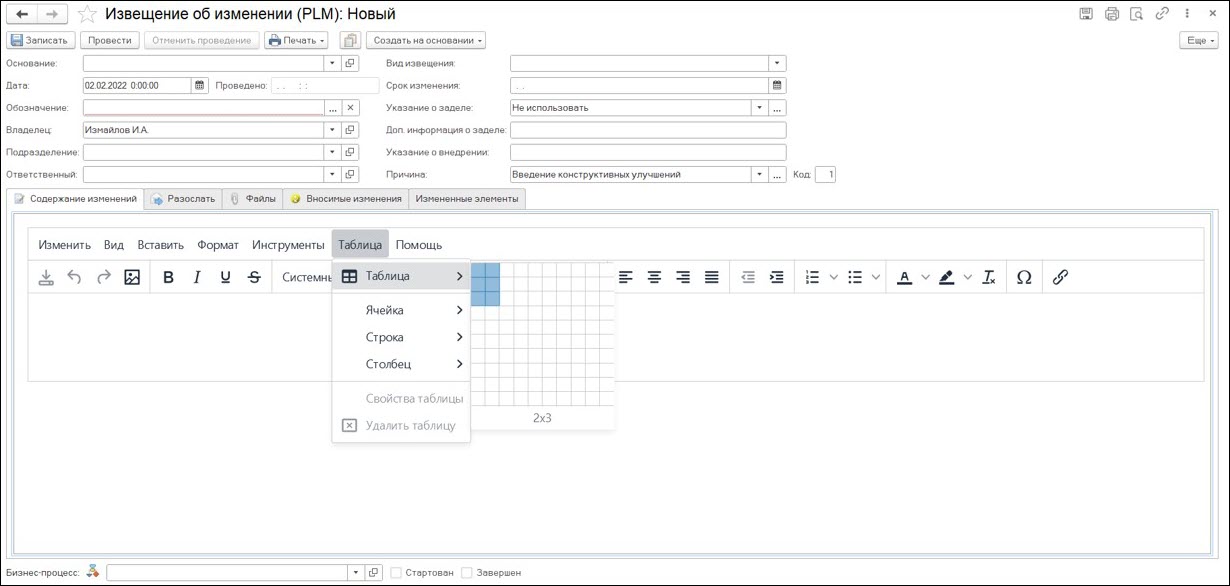

Рис. 6. Редактор «Извещения об изменении»
- Добавлена возможность поиска несвязанных элементов определенного вида в интерфейсе «Администрирование».
- Добавлена возможность настройки отображаемых свойств в окне обработки «Комплектность документов».
- Добавлена новая роль для работы с Личной папкой. Отсутствие роли исключает наличие у пользователя Личной папки, для пользователя предполагается работа с разделом общего доступа.
- Добавлена новая обработка «Групповая обработка пользователей». С ее помощью возможна установка ролей выбранным пользователям, а также применение базовых настроек.
- Разработан новый отчет «Графическая схема изделия».
Рис. 7. Графическая схема изделия
Обновление доступно с версии Appius-PLM УЖЦИ 2021.63 и выше для ERP, предоставляется в рамках действующей технической поддержки. Более подробная информация отображена в файле сопровождения дистрибутива «Новое в версии Appius-PLM 2022.01».
В ближайшее время ожидается выпуск версии 2022 для работы с 1С:УПП.
