Компания APPIUS сообщает о выходе новой версии PLM-компонента для Компас-3D

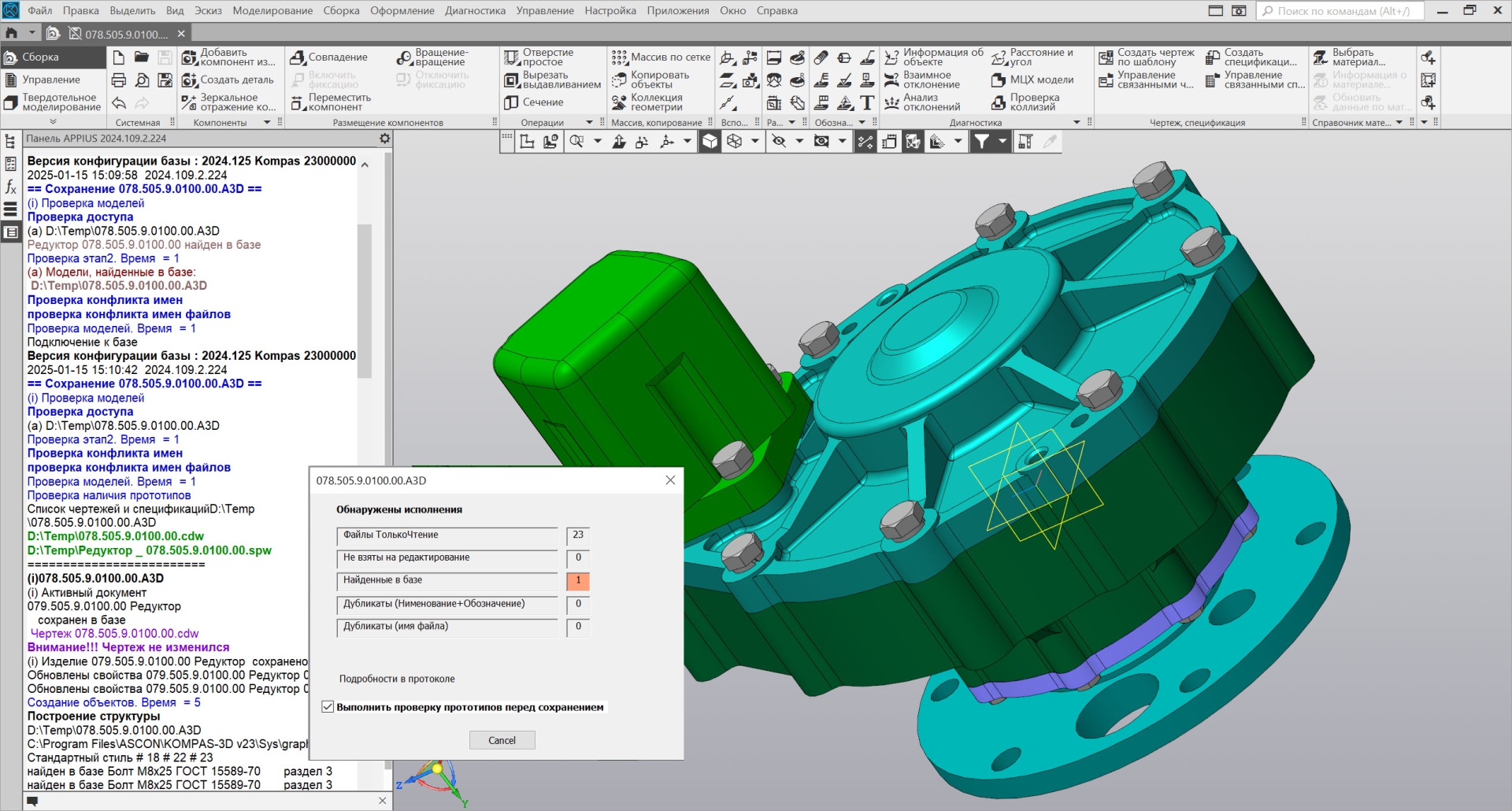

Предварительная проверка перед загрузкой
При проектировании конструктор зачастую не имеет возможности уделить должного внимания на сверку наименований файлов и уникальности обозначения, присваиваемого модели и исполнениям. При разработке новых моделей на основе уже имеющихся прототипов также возможны ошибки в данных. Все это может приводить к формированию некорректной ЭСИ в системе Appius-PLM.
Для более удобной визуализации ошибок, перед сохранением в базу данных, информация теперь выводится в сводное окно проверки.
- Количество файлов с признаком «Только чтение». (Блокировка файла не позволяет обрабатывать информацию, в результате чего они не загружаются в систему и не формируются новые элементы.)
- Информация по количеству файлов, не взятых на редактирование, для анализа и сравнения с общим числом файлов. (Показывает количество найденных элементов в базе Appius-PLM, с которыми лишь будет построена новая связь по применяемости.
- Количество дубликатов по совокупности значений заполненных свойств Наименование/Обозначение и по имени файла. (В результате выявления ошибок проверка блокирует дальнейшее сохранение и потребует от конструктора корректировки данных.)

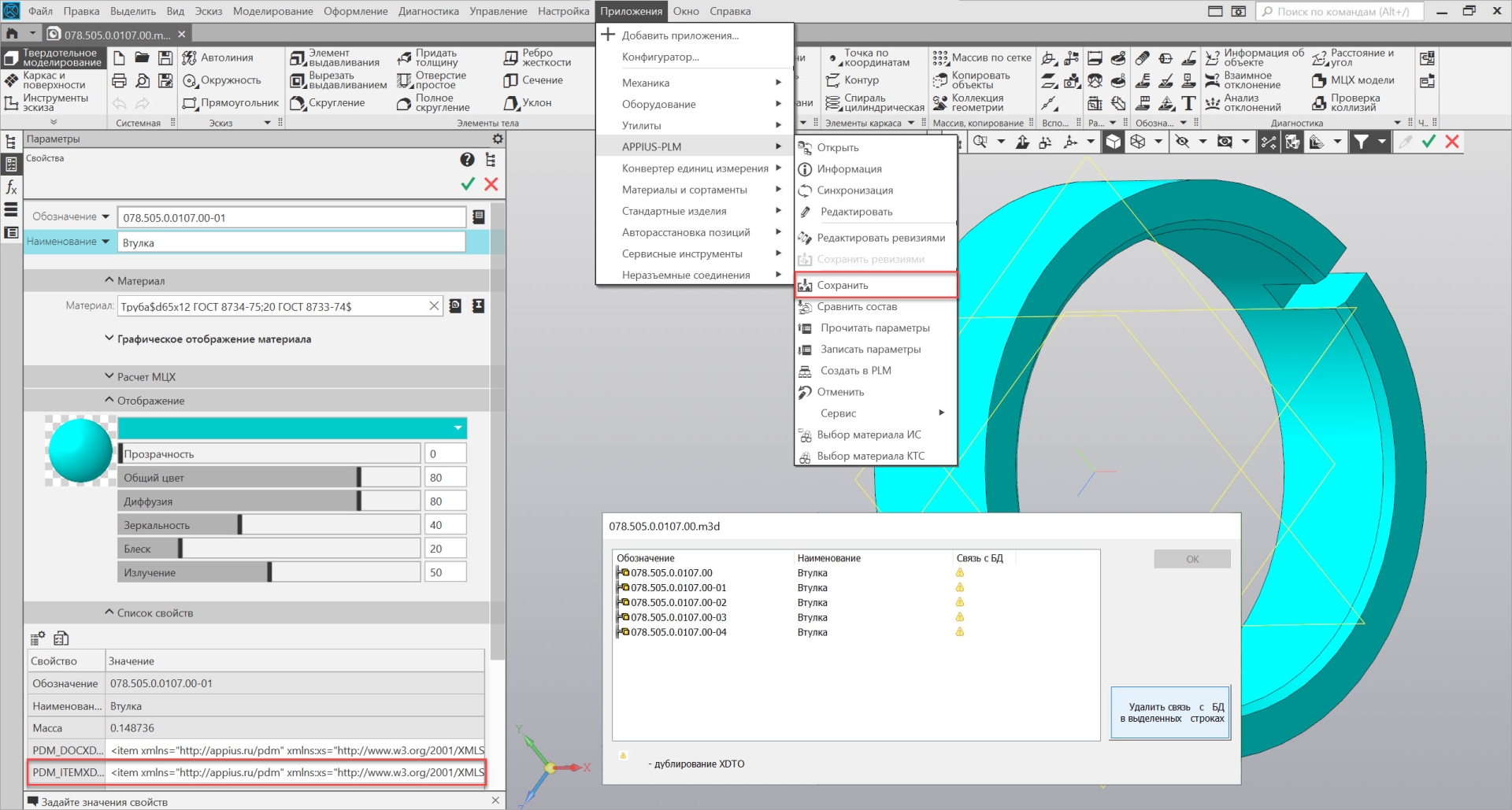

Контроль «привязки» в базе Appius-PLM моделей с исполнениями
При сохранении в базу данных Appius-PLM каждому файлу CAD системы присваивается свойство с уникальным значением XDTO (XML Data Transfer Objects). XDTO является связующим объектом между CAD системой и Appius-PLM, своеобразным паспортом элемента, по которому всегда можно определить его соответствие с 3D моделью. В ряде случаев, при некорректной работе возникают варианты дублирования XDTO у сохраняемых в базу исполнений. С целью контроля и предотвращения дальнейших ошибок при работе с исполнениями в предварительной проверке перед сохранением также предусмотрен контроль дублирования XDTO.
В случае обнаружения совпадающих ссылок у исполнений система предложит очистить дубли, при этом базовое исполнение не обрабатывается. При сохранении в базу для каждого исполнения будут сформированы новые уникальные ссылки

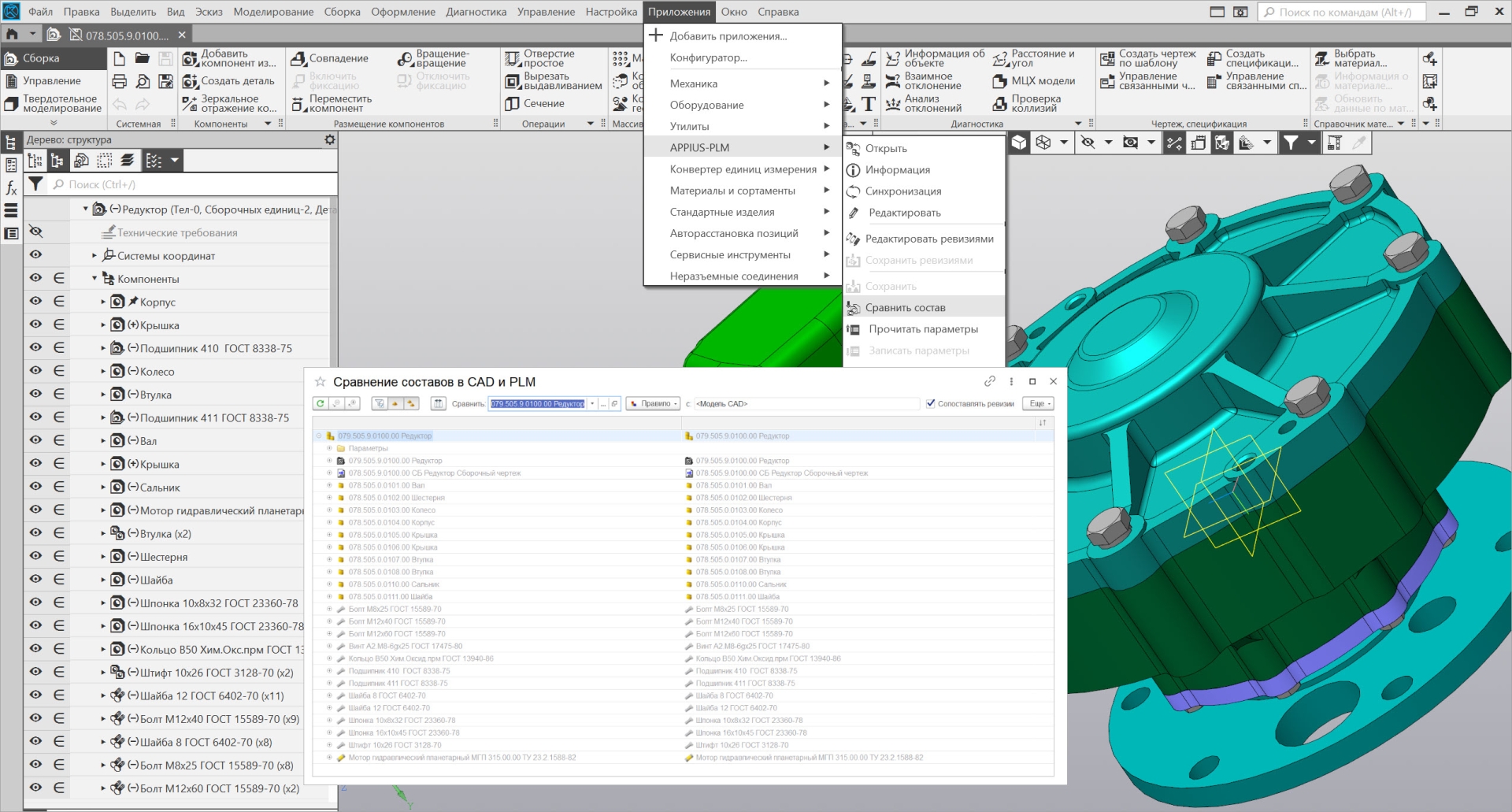

Сравнение составов
Важным вопросом после сохранения сборочной единицы в базу данных является «Соответствует ли полученная ЭСИ в Appius-PLM модели, разработанной конструктором?». Для этой цели разработана новая функция, позволяющая выполнить проверку состава сборки с ЭСИ.
Проверка осуществляется непосредственно в CAD системе и наглядно отображает в виде таблицы разницу составов, в том числе по количеству. Это особенно актуально для проверки соответствия больших составов, после загрузки в базу Appius-PLM.
Контроль прототипов
Если необходимо создать новое изделие на основе изделия из базы Appius-PLM, то нужно разорвать связь с базой и поменять базовые свойства и имя файла. Если пользователь забыл это сделать, то будет выведено предупреждение в протоколе. Для осуществления контроля прототипов закрыта возможность изменения базовых свойств моделей в операциях повторного сохранения в базу. Изменить базовые свойства можно через операцию «Записать параметры».
Вся информация по результатам проверки фиксируется в рамках протокола.
Обновление доступно в рамках действующей технической поддержки. Для работы компонента необходимо обновление конфигурации Appius-PLM до версии не ниже 2024.109.
