Интеграция с 1C:PDM

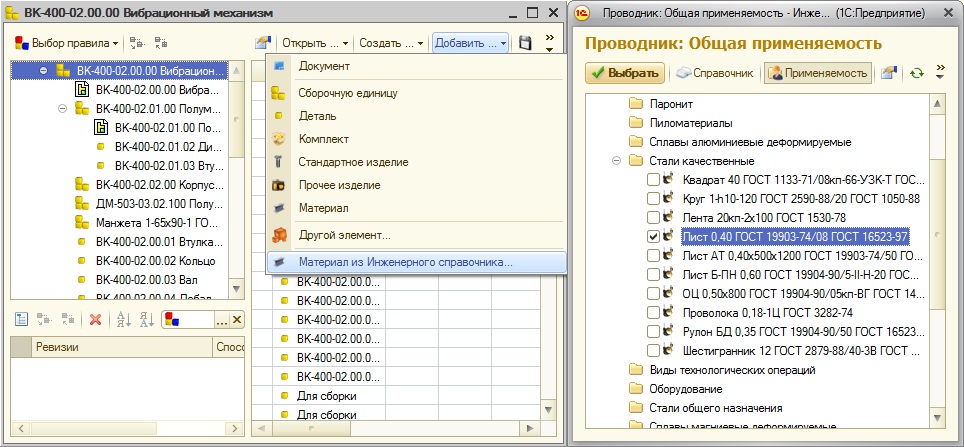

В новой версии 2.6 Инженерного справочника реализована возможность интерактивного взаимодействия с системой управления инженерными данными 1C:PDM v.2.6. Конструктор или технолог, выбирая материал в состав изделия или технологию, попадают сразу в Инженерный справочник, в котором могут сформировать экземпляр материала согласно ГОСТ или выбрать из перечня примененных один или несколько материалов. Материал может быть добавлен как основной к техпроцессу, как элемент комплектования к операции, как вспомогательный материал или как материал в спецификации изделия. При этом в 1C:PDM создается выбранный экземпляр материала со всеми свойствами, указанными в материале Инженерного справочника. В дальнейшем для просмотра этих свойств достаточно системы 1C:PDM. Уникальность выбранных экземпляров материалов проверяется по идентификатору, что гарантирует нормализацию данных в двух базах – 1C:PDM и Инженерном справочнике. Добавленный материал можно разместить в любом ресурсе конструкторско-технологического справочника (КТС), ориентируясь на новое средство в КТС системы 1C:PDM v.2.6 – неклассифицированные элементы. Представление материала формируется таким образом, что Вы легко сможете исключить или добавить новые параметры в строку отображения материала, отдельно изменить сортамент, марку, ТУ и т.д.
Создание новых экземпляров на основе существующих

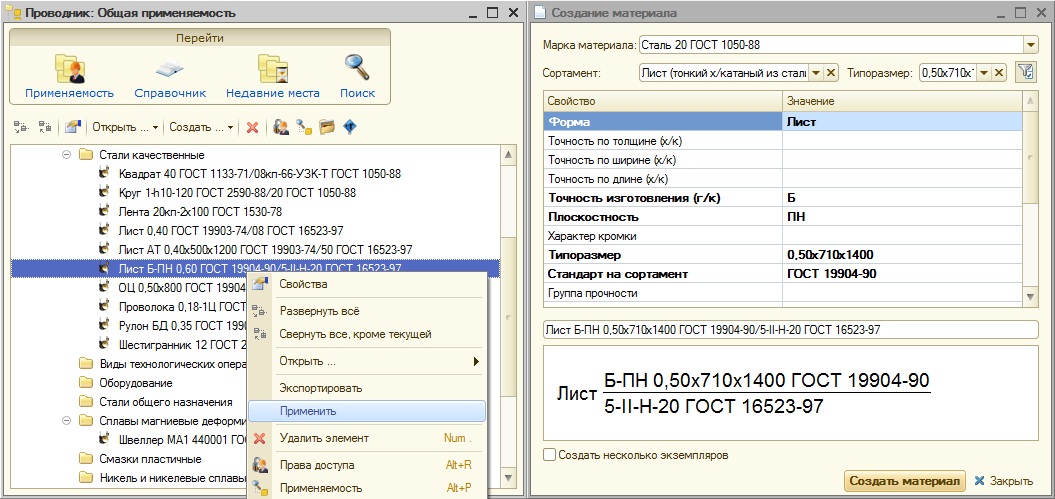

Бизнес-процессы конструкторско-технологической подготовки требуют поддержки жизненного цикла объекта-экземпляра материала на всем протяжении: от разработки изделия до закупки. В течение жизненного цикла происходит последовательное указание сначала марки материала (и, возможно, сортамента) в чертеже, затем при технологической проработке указание дополнительных параметров материала, подбор технологом типоразмеров, возможно аналогов материала. Для этого в новой версии Инженерного справочника имеется механизм дополнения созданного экземпляра материала и создания на его основе следующего по детализации. Так, например, конструктор, указывая марку материала «Сталь 20», создает соответствующий экземпляр с указанием только марки, а затем технолог для этого экземпляра подбирает сортамент и типоразмер, руководствуясь уже выбранной конструктором маркой. Инженерный справочник при этом формирует связанные экземпляры, и в случае изменения конструктором марки или выбором другого материала, технолог может быть оповещен об изменении экземпляра, используемого в технологии.
Добавлены новые средства технологического оснащения

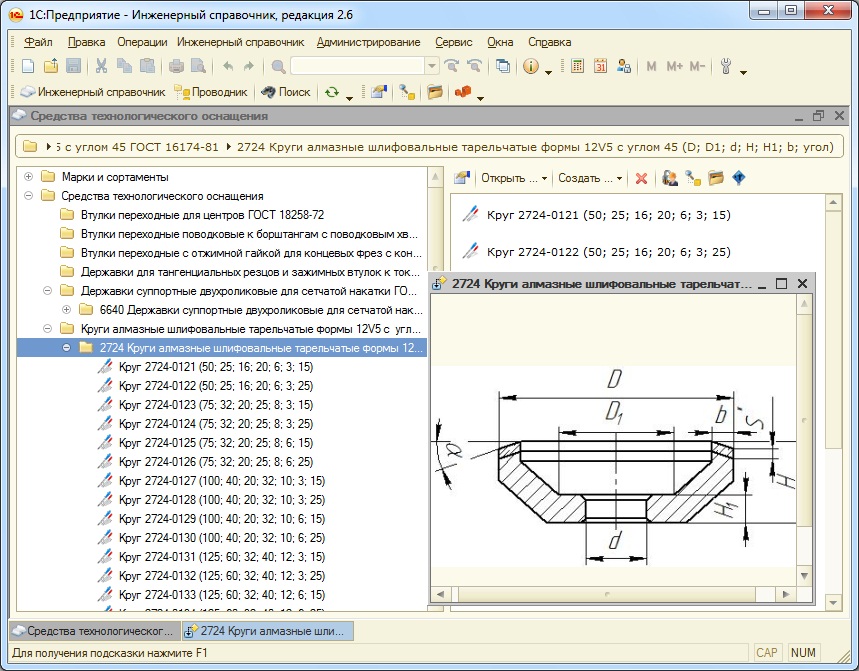

В справочник добавлены новые средства технологического оснащения. Всего около 750 наименований с указанием всех параметров. К каждому ресурсу добавлено изображение, поясняющее значения параметров.
Экспорт единиц измерения
При взаимодействии Инженерного справочника с 1C:PDM из Инженерного справочника происходит экспорт необходимых для материала единиц измерения.
