Специалисты компании разработали специализированный модуль с использованием API Справочника и API SolidWorks. После установки Справочника на компьютер пользователя он регистрируется в операционной системе. При запуске SolidWorks 2005 в его меню Tools (Инструменты) необходимо выполнить команду Add-Ins (Добавления). В списке приложений необходимо выбрать соответствующую опцию, при этом появляются новая панель инструментов и команда меню - "Инженерный справочник".

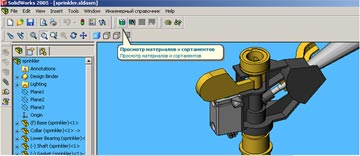

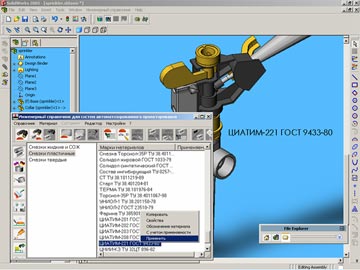

Инженерный Справочник может использоваться в различных режимах работы системы SolidWorks - с трехмерными сборками, деталями, а также с чертежами: Работая со сборками (SLDASM), инженер-конструктор может просмотреть содержание Инженерного Справочника, провести ряд проектных расчетов с использованием Модуля инженерных расчетов, а также выбрать какой-либо материал (например, марку пластичной смазки) и передать его обозначение в Заметки (Annotations)

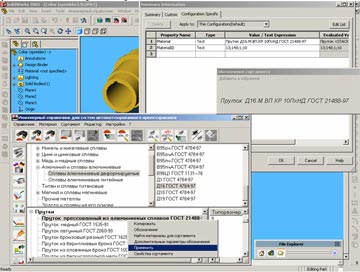

В режиме работы с трехмерными деталями (SLDPRT) наряду с возможностями, указанными в предыдущем пункте, реализована передача обозначения выбранного материала или сортамента в Свойства (Properties) модели. После передачи данных в Свойства (Properties) можно (при необходимости) применить команду передачи этого обозначения из Свойств (Properties) в Заметки (Annotations), причем выполнение последней операции происходит даже без запуска самого Инженерного Справочника

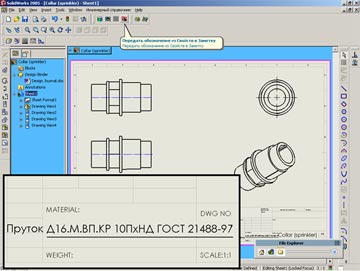

При создании рабочих чертежей (SLDDRW) также можно просмотреть материалы и сортаменты и выполнить расчеты, передать выбранное обозначение в Заметки (Annotations) для последующего использования этих данных при заполнении технических требований (ТТ), штампа чертежа или спецификации. Здесь же можно использовать команду передачи обозначения из Свойств (Properties) детали, ассоциативно связанной с чертежом, в Заметки (Annotations). Особенностью интеграции является и тот факт, что обозначение материала или сортамента, помещенное в Свойства (Properties) детали (по рис.4), автоматически передается в штамп чертежа.
При создании рабочих чертежей (SLDDRW) также можно просмотреть материалы и сортаменты и выполнить расчеты, передать выбранное обозначение в Заметки (Annotations) для последующего использования этих данных при заполнении технических требований (ТТ), штампа чертежа или спецификации. Здесь же можно использовать команду передачи обозначения из Свойств (Properties) детали, ассоциативно связанной с чертежом, в Заметки (Annotations). Особенностью интеграции является и тот факт, что обозначение материала или сортамента, помещенное в Свойства (Properties) детали (по рис.4), автоматически передается в штамп чертежа.
