«1С:PDM Управление инженерными данными» является не только системой подготовки исходных данных для учетной системы, но и инструментом разработки технологии изготовления. Поэтому одним из основных вопросов со стороны пользователей является: «Возможность получения на основании созданной в системе электронной структуры изделия и технологии изготовления соответствующих отчетов, отвечающих требованиям стандартов по их оформлению и комплектности».
Исходя из опыта внедрения 1С:PDM и сотрудничества с огромным количеством предприятий различных отраслей промышленности, в настоящее время существует большое количество вариантов оформления технологических документов. Это и отчеты на бланках по стандарту предприятия, бланки аннулированного (старого) ГОСТа, отчеты «произвольного» оформления и т.д.
Вся документация формируется в формах по различным действующим ГОСТам, и в связи с непрерывным развитием системы и все возрастающими потребностями пользователей, регулярно выходят новые версии обработок «Конструкторские отчеты» и «Конструктор технологических карт» с новыми возможностями и функциями вывода информации в формы отчетов.
В редакцию v 2.24 «Конструктора технологических карт» добавлены и усовершенствованы следующие моменты:

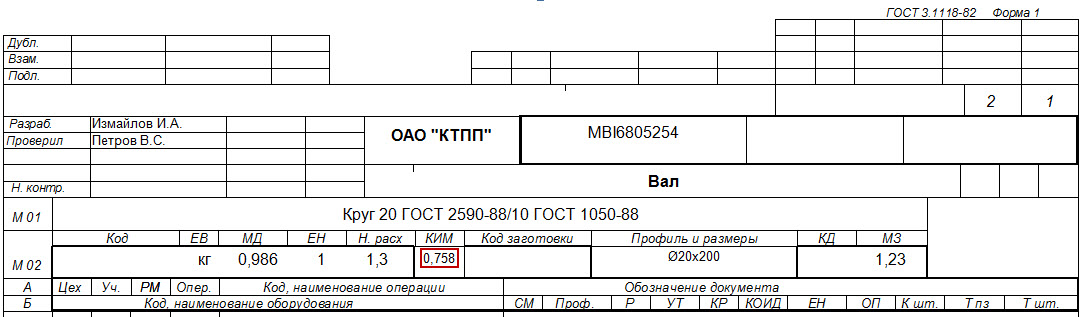

- Расчёт КИМ теперь производится непосредственно в технологических картах (маршрутных, маршрутно-операционных и операционных). Это действие осуществляется при заполненном значении массы изготавливаемого изделия и указанной нормы расхода материала.
- Добавлена возможность фильтрации операций для вывода в «Операционная карта технического контроля ГОСТ 3.1502-85 формы 2 и 2а» и в «Ведомость операций технического контроля ГОСТ 3.1502-85 формы 1 и 1а» в виде указания в настройках папки из справочника «Технологические операции», в которой сгруппированы контрольные операции.

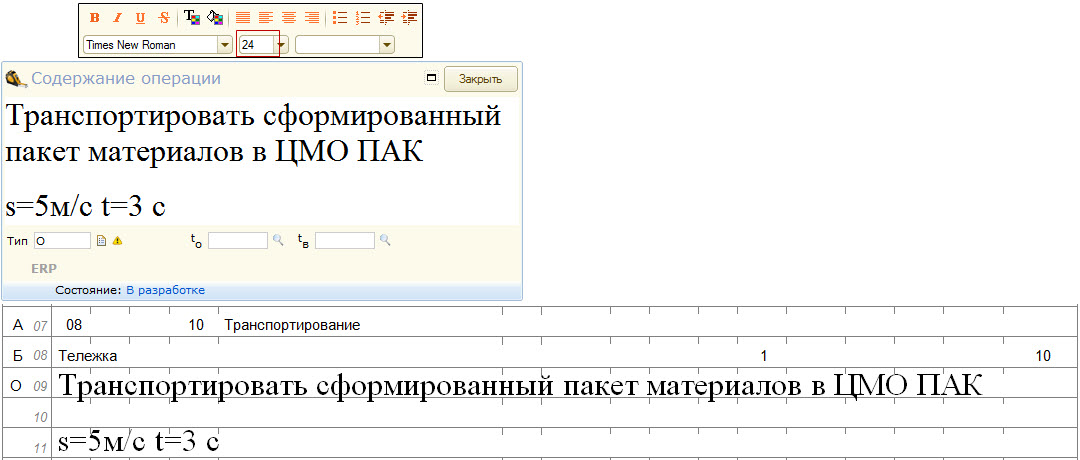

- Добавлена возможность вывода содержимого операции (перехода) в MS Word в соответствии с разметкой, применяемой в системе 1С:PDM, (html) по умолчанию. По настройке «Привести к формату документа» информация содержимого операции (перехода) будет выводиться в формате документа.

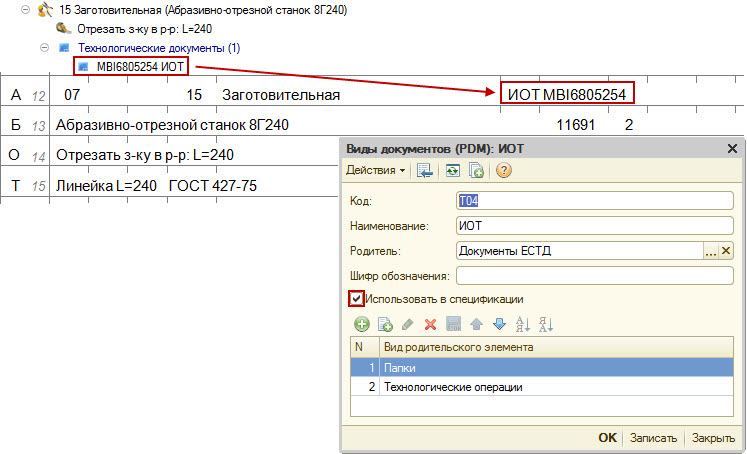

- Осуществлен вывод в отчёты дополнительно к перечню документов, указанных в параметре "Инструкция по охране труда" у технологической операции, представление документов, добавленных к операции по соответствующей связи в указанном порядке, при условии указания в справочнике «Виды документов(PDM)» для вида документа флага "Использовать в спецификации".

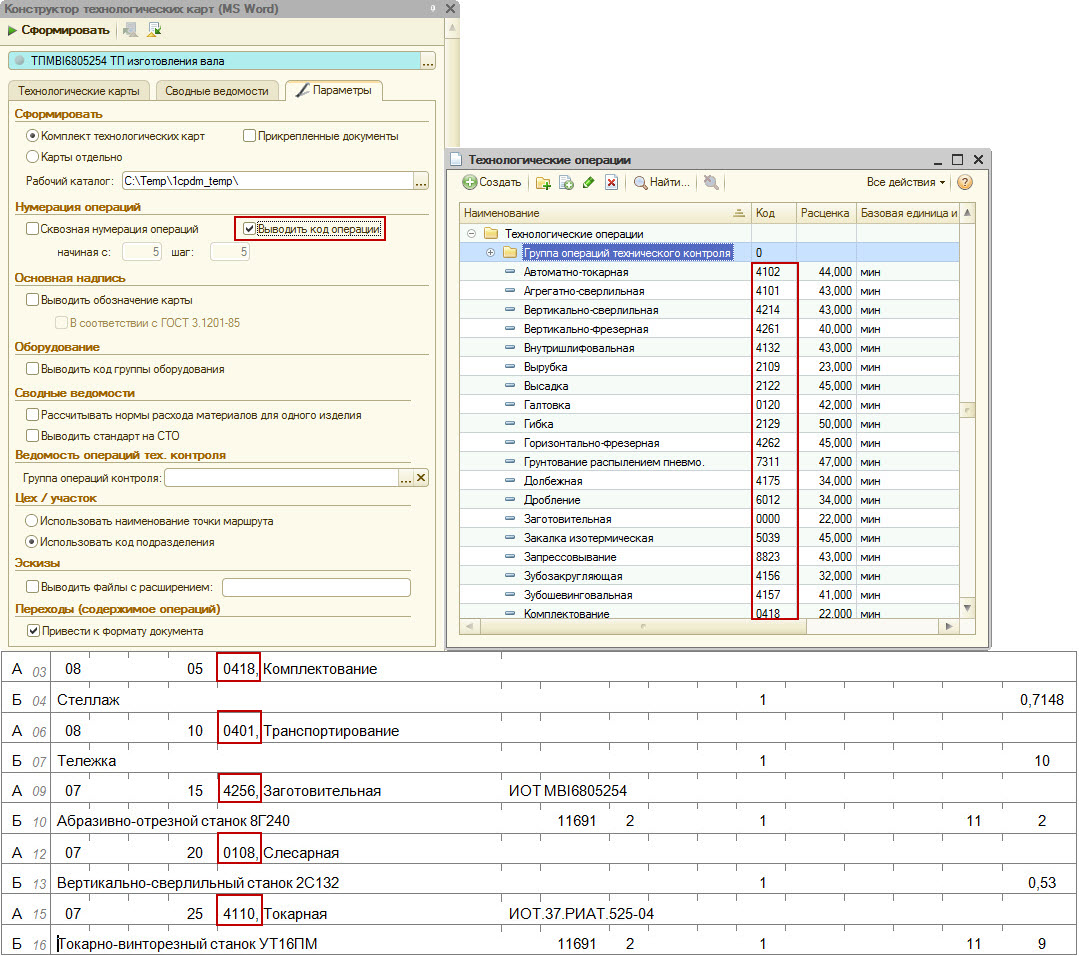

- При необходимости в отчеты могут быть выведены коды операций в соответствии с классификатором. При указании флага в параметрах настройки «Выводить код операции» в отчёт будет выведен код операции, соответствующий коду операции в справочнике «Технологические операции».

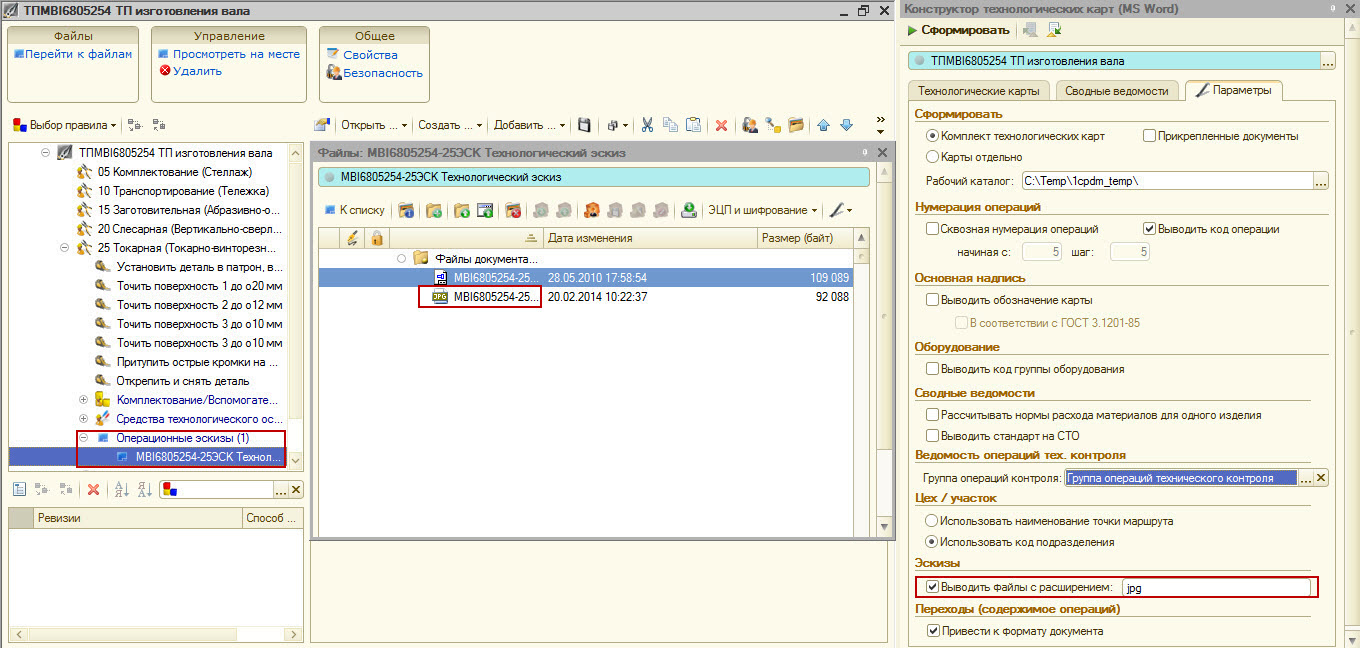

- Для унификации, возможности редактирования и автоматической сортировки в рамках вида документа «Технологический эскиз» можно хранить файлы различных форматов, а по настройке вывода в карту эскизов файлов только определённого расширения, в карту эскизов будет добавлена картинка указанного расширения файла.

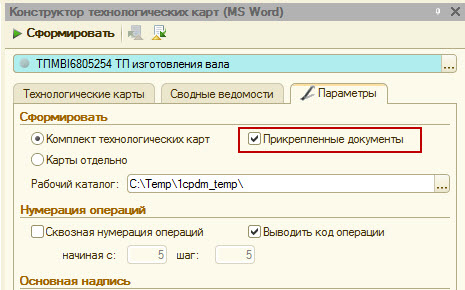

- Осуществлена возможность вывода в режиме «Комплект технологических карт», добавленных по связи «Документы», документов с соответствующими файлами (например, технологические инструкции и т.д.). При установленном флаге «Прикреплённые документы» в режиме формирования отчётов после всех указанных форм отчетов комплекта будут выведены прикрепленные документы.

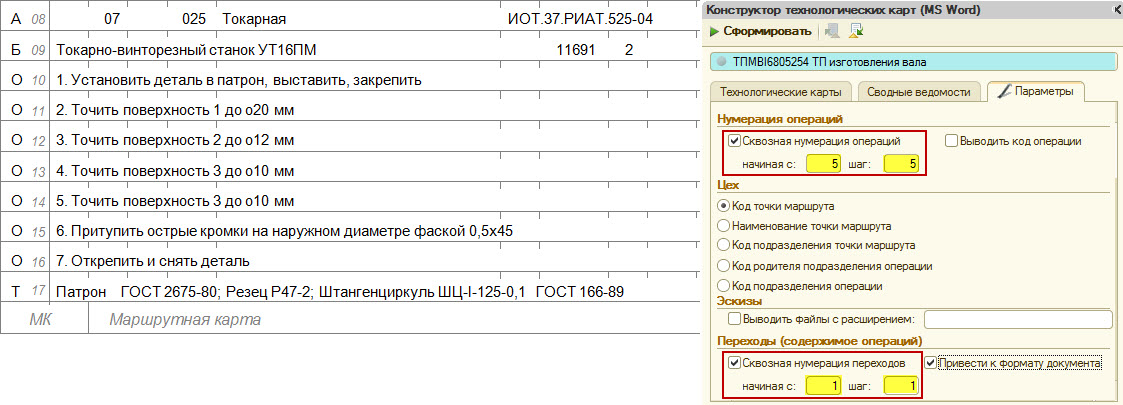

- Для автоматической нумерации технологических операций и переходов предусмотрены соответствующие настройки, при указании правила формирования номера (шаг и разрядность) в отчетах будут выведены все номера, игнорируя порядковые номера, указанные в электронном виде технологического процесса.

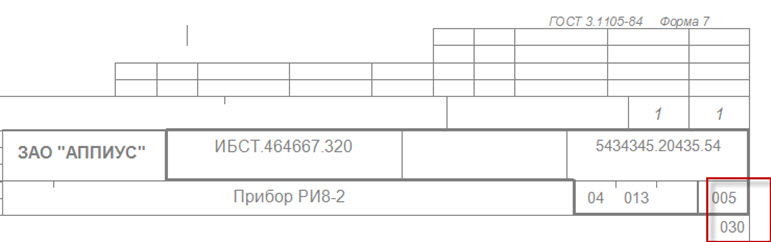

- Если один и тот же документ эскиза, указанный в рамках технологической операции по связи «Операционные эскизы», добавлен на несколько операций, то при выводе отчёта будет сформирована карта эскиза на группу операций.

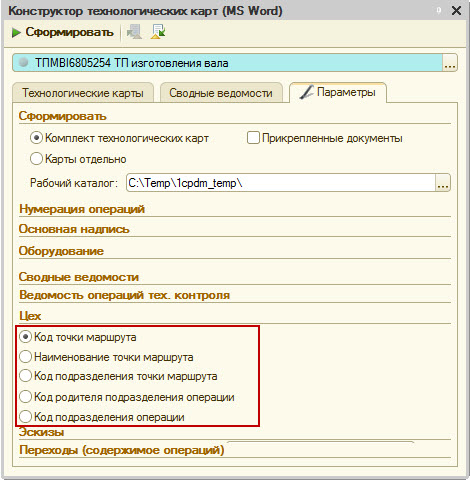

- В зависимости от установленного значения настройки «Цех» будут заполнены соответствующие области в отчётах с учетом данных справочников.

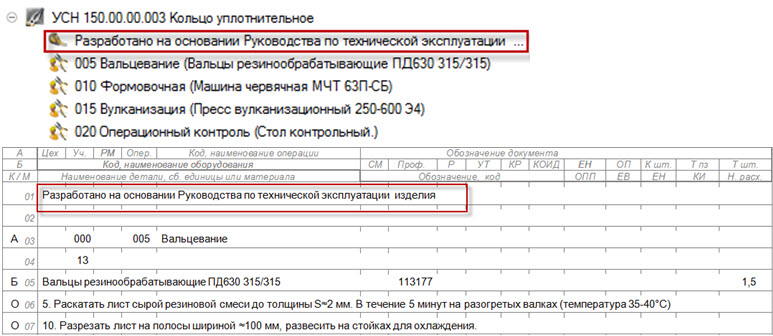

- Для указания примечания перед технологическими операциями в «Технологических процессах» или «Маршрутах» можно в их составе создать переход «Содержание операции» с соответствующим содержанием, тогда текст, указанный в нём, будет выведен в отчётах перед первой операцией.
- Отлажена работа по формированию отчётов в MS Word 2013.
- Добавлен отчёт "Ведомость технологических документов ГОСТ 3.1122-84 форма 5 и форма 5а.

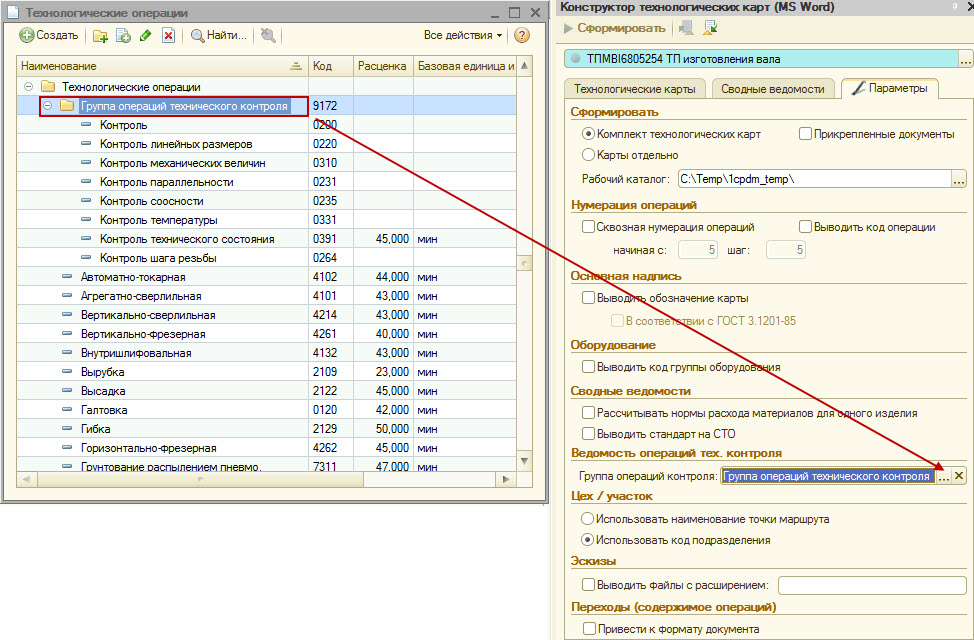

Во вкладке «настройки параметров вывода данных» можно указать группу для операций технического контроля. Таким образом, в соответствующие карты попадёт информация только по тем операциям, вид операций которых в справочнике «Технологические операции» находится в указанной группе.

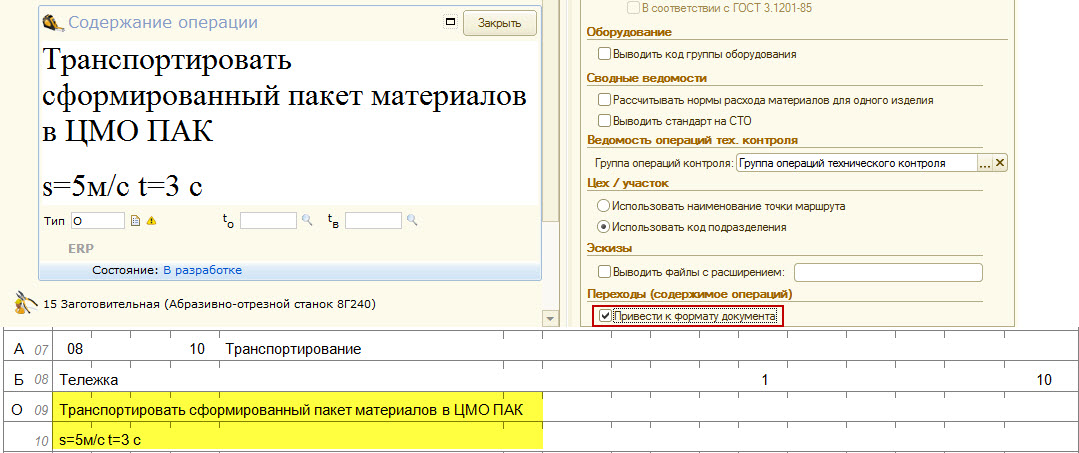

При установке флага «Привести к формату документа», текст содержимого операции (перехода) будет приведён к формату документа.
Редакцию v 2.24 обработки «Конструктор технологических карт» в рамках технической поддержки можно скачать бесплатно c нашего сайта после авторизации
